为通信系统选择合适的带通滤波器需要考虑多个关键因素，以确保信号质量、抑制干扰并满足系统性能要求。以下是主要选型要点：

1. 确定关键参数

中心频率（f₀）：滤波器通带的中心频率应与信号频段匹配。

带宽（BW）：根据信号带宽选择，确保有效通过有用信号，同时抑制带外噪声。

插入损耗（Insertion Loss）：越低越好，通常要求<3dB，避免信号过度衰减。

带外抑制（Stopband Rejection）：抑制邻近频段干扰，如邻道干扰或谐波，通常要求>30dB。

通带纹波（Passband Ripple）：越小越好（如<0.5dB），避免信号失真。

2. 选择滤波器类型

LC滤波器：适用于低频（<1GHz），成本低但体积较大。

SAW/BAW滤波器：适合高频（几百MHz~几GHz），Q值高，常用于5G、Wi-Fi等。

腔体滤波器：高功率、低损耗，适用基站、雷达等大功率场景。

介质滤波器：小型化、高Q值，适合毫米波通信。

3. 考虑系统需求

通信标准（如5G、Wi-Fi、LTE）决定频率范围和抑制要求。

功率容量：大功率系统（如基站）需选择耐高功率的滤波器。

温度稳定性：高温环境下需选择温漂小的滤波器（如陶瓷介质滤波器）。

尺寸与集成：移动设备需小型化（如BAW、IPD滤波器）。

4. 验证与测试

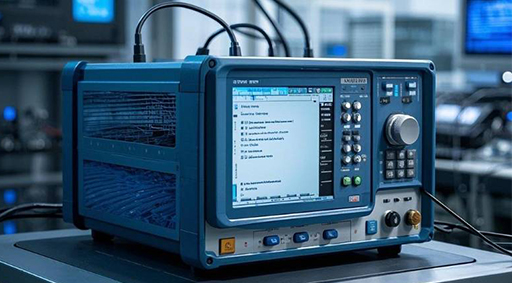

使用网络分析仪测试S参数（S21通带特性、S11匹配性能）。

检查群延迟（Group Delay）是否影响信号完整性（关键用于数字调制系统）。

5. 典型应用示例

5G Sub-6GHz：BAW或介质滤波器，带宽100-400MHz，高抑制。

Wi-Fi 6E：SAW/BAW滤波器，中心频率6GHz，抑制5GHz干扰。

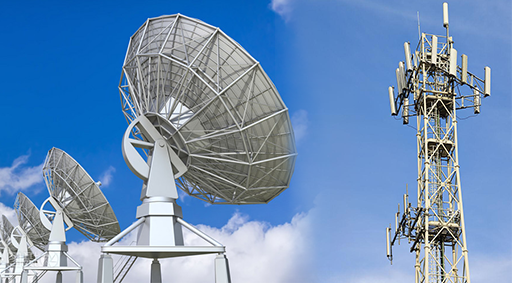

卫星通信：腔体滤波器，耐高功率，低插损。

通过综合频率、带宽、损耗、抑制、尺寸和成本等因素，可选出最优的带通滤波器。必要时可咨询滤波器厂商提供定制方案

云之微作为射频无源器件的专业制造商，可以提供高达40GHz的腔体滤波器，包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。
