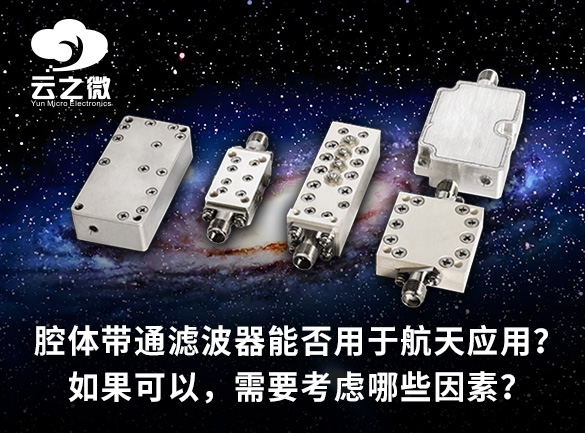

腔体带通滤波器可以用于航天应用，但由于太空环境的极端条件，必须进行特殊设计。以下是关键考虑因素：     1. 材料选择与热稳定性   低放气材料：必须使用航天级材料（如因瓦合金、钛合金或特殊涂层铝），以减少真空环境下的放气现象，避免污染敏感光学或电子设备。   热膨胀控制：滤波器需在极端温度范围（如-150°C至+150°C）内保持性能，应选择热膨胀系数（CTE）匹配的材料，防止机械变形。   2. 振动与机械强度   必须承受高强度的发射振动（通常为10–2000 Hz，10–20 G RMS）。   可能需要加固结构或阻尼机制，以防止微振动或失谐。     3. 抗辐射能力   某些介电或铁磁材料在电离辐射下可能退化。   应考虑抗辐射涂层或材料（如氧化铝、蓝宝石）。     4. 真空兼容性   避免使用可能放气的有机粘合剂，改用钎焊或焊接。   避免封闭空腔，防止气压差问题。     5. 频率稳定性与调谐   温度变化可能导致失谐，需采用温度补偿设计（如使用CTE相反的介质杆）。   部分任务可能需要可调谐滤波器（如压电致动器）以适应不同需求。     6. 插入损耗与功率处理   需最小化插入损耗（对深空通信的微弱信号至关重要）。   高功率应用（如卫星发射机）可能需要增强散热设计。     7. 测试与认证   热循环测试：验证在任务温度范围内的性能稳定性。   振动测试：模拟发射条件，符合NASA-STD-7003或ECSS-E-10-03等标准。   放气测试：满足NASA ASTM E595或ESA ECSS-Q-ST-70-02要求。     典型航天应用场景   卫星通信（如X/Ku/Ka波段滤波器）。   深空探测器（高选择性窄带滤波器）。   地球观测（高光谱成像中的频谱滤波）。     结论   腔体带通滤波器可用于航天，但必须通过严格的设计、材料选择和测试以确保可靠性。通常需要来自航天级供应商（如ESA/NASA认证厂商）的定制解决方案。   云之微作为射频无源器件的专业制造商，可以提供高达40GHz的腔体滤波器，包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。   欢迎联系我们：liyong@blmicrowave.com

随着物联网（IoT）和5G网络的快速发展，市场对高性能射频（RF）滤波器的需求激增。标准化的现成滤波器往往难以满足现代无线系统的独特需求，因此定制化射频滤波器成为保障系统最佳性能的关键。以下是其核心重要性： 1. 频谱效率与抗干扰 5G和物联网设备工作在拥挤的频段（如Sub6 GHz、毫米波及授权/非授权频谱）。定制滤波器能精准选择目标频段，同时抑制相邻频段的干扰，提升信号纯净度。案例：大规模物联网部署中，滤波器可避免海量设备间的信号串扰。 2. 信号完整性保障与超低延迟 5G需实现超低延迟（关键应用如自动驾驶、工业物联网要求延迟<1毫秒）。定制滤波器减少信号失真与插入损耗，确保高数据吞吐率。 案例：边缘计算设备依赖无干扰信号实现实时数据处理。 3. 小型化与能效优化 物联网设备需紧凑、低功耗的元件。 定制SAW（声表面波）和BAW（体声波）滤波器可在微小尺寸下实现高选择性。 案例：可穿戴健康监测设备通过高效滤波器延长续航。 4. 符合动态演进的法规标准 不同地区和应用需满足特定监管要求（如FCC、3GPP等）。 定制滤波器确保符合频谱掩模、发射限值和安全协议。 案例：智慧城市传感器必须避免干扰公共安全频段。 5. 为未来无线技术预留空间 随着5G Advanced（5.5G）和6G的发展，滤波器需适配更高频段（太赫兹）和动态频谱共享。 定制设计支持硬件无需大改即可升级。 结论 定制射频滤波器是优化物联网扩展性、5G可靠性及下一代无线技术的核心组件。通过实现无干扰通信、低功耗运行及合规性，它们成为现代连接技术的基石。 云之微作为射频无源器件的专业制造商，可以提供高达40GHz的腔体滤波器，包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。 欢迎联系我们：liyong@blmicrowave.com

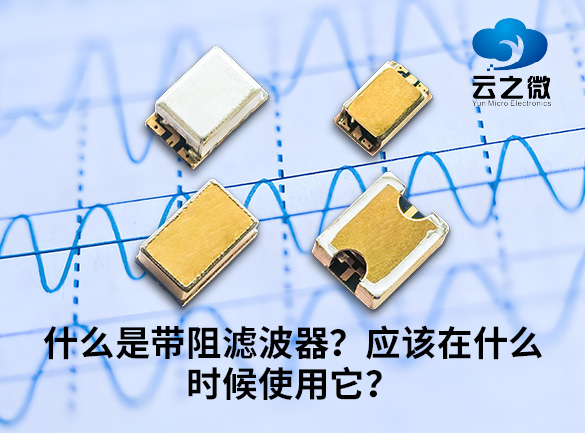

带阻滤波器（Bandreject Filter）是一种允许大部分频率信号通过，但强烈衰减特定频段（阻带）的滤波器。其作用与带通滤波器相反，用于抑制干扰信号或不需要的频率成分。     主要应用场景   1. 抗干扰：在通信系统中，消除特定频段的噪声或干扰（如工频干扰、谐波干扰）。   2. 信号净化：在音频或射频系统中，滤除特定频率的杂波，提高信噪比。   3. 保护设备：防止强干扰信号损坏敏感电子元件（如雷达、医疗设备）。   4. 频谱管理：在无线通信中，避免不同频段信号间的串扰。     何时使用？   当系统中存在固定频率干扰，且需要保留其他频段信号时，带阻滤波器是最佳选择。例如，去除50Hz电源噪声，或抑制特定频段的无线电干扰。 云之微作为射频无源器件的专业制造商，可以提供高达40GHz的腔体滤波器，包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。   欢迎联系我们：liyong@blmicrowave.com

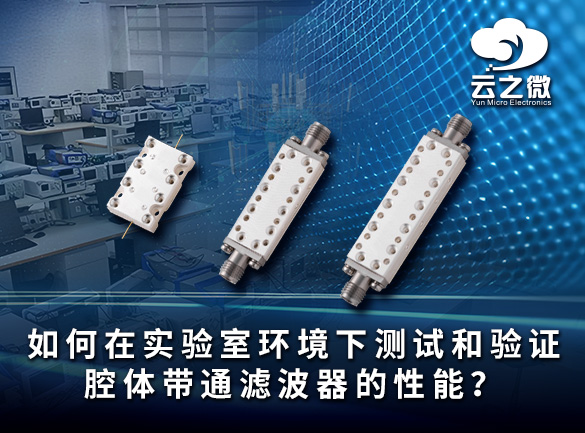

测试和验证腔体带通滤波器的性能需要多项关键测量，以确保其满足插入损耗、回波损耗、带宽、中心频率、带外抑制和功率容量等指标。以下是详细的步骤指南： 1. 所需设备 矢量网络分析仪（VNA） – 用于测量S参数（S11、S21）。 信号源与频谱分析仪 – 若无VNA时的替代方案。 功率计 – 用于验证插入损耗。 功率放大器 & 假负载 – 高功率测试（如适用）。 校准套件（SOLT/TRL） – 用于VNA校准。 射频电缆 & 转接头 – 高质量、相位稳定的连接线。 温箱（可选） – 用于温度稳定性测试。 2. 准备工作 校准VNA至目标频段（如1–10 GHz），使用SOLT（短路开路负载直通）校准。 正确连接滤波器（确保接口匹配，减少电缆移动影响）。 预热滤波器（高Q值腔体易受温度影响，需稳定后再测试）。 3. 关键测量项目 a) 频率响应（S21 – 插入损耗 & 带宽） 测量S21（传输特性），扫描目标频段。 确定： 中心频率（f₀） – 插入损耗最低点。 3 dB带宽 – 损耗比峰值低3 dB的频率范围。 插入损耗（IL） – 中心频率处的损耗（应尽可能低，如<0.5 dB）。 形状因子 – 60 dB带宽与3 dB带宽的比值（反映带外滚降陡度）。 b) 回波损耗 / 驻波比（S11 – 输入匹配） 测量S11（反射特性），检查阻抗匹配。 回波损耗在通带内应>15 dB（驻波比VSWR<1.5）。 回波损耗差可能表明匹配不良（如耦合失调）。 c) 带外抑制 测量阻带衰减，检查指定频点的抑制水平。 排查杂散响应（非预期通带）。 验证是否满足指标（如偏离f₀±500 MHz时抑制>60 dB）。 d) 群时延（相位线性度） 使用VNA的群时延功能（相位导数）。 通带内应平坦，以确保信号无失真。 e) 功率容量（如适用） 输入高功率信号（连续波或脉冲），频率接近f₀。 对比测试前后的S21，观察性能是否退化（如击穿或发热）。 记录温升（高功率滤波器需特别关注）。 f) 温度稳定性（关键应用） 将滤波器放入温箱。 测试频率漂移和插入损耗变化（如40°C至+85°C）。 4. 与设计指标对比 将结果与规格书或设计目标对比： 通带波纹（应极小，如<0.2 dB）。 带宽（需满足3 dB或1 dB带宽要求）。 带外抑制（阻带衰减需达标）。 功率容量（额定功率下无性能劣化）。 5. 常见问题排查 插入损耗过高？→检查耦合是否不良或导体损耗。 回波损耗差？→确认阻抗匹配（可能需要调节调谐螺钉）。 响应不对称？→可能是制造缺陷（谐振器未对齐）。 频率漂移？→ 检查材料热膨胀特性。 6. 进阶测试（可选） 互调失真（IMD）→高功率滤波器需测试。 相位噪声影响→用于振荡器环路时需评估。 振动/冲击测试→ 军工或航天�

设计自定义带通（BPF）或带阻滤波器（BRF）的步骤： 1. 确定参数：选择类型（BPF/BRF）、中心频率（F0）、带宽（BW）或截止频率（F1、F2）、阶数和衰减要求。 2.选择拓扑： 无源：RLC电路（简单，但负载敏感）。 有源：运放+RC（如Sallen-Key、多反馈）。 数字：FIR/IIR（需DSP）。 3. 计算元件值： 4. 仿真验证：用SPICE或Python（SciPy）模拟频响，调整元件值。 5. 实际测试：考虑元件公差、寄生效应，优化性能。 云之微作为射频无源器件的专业制造商，可以提供高达40GHz的腔体滤波器，包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。   欢迎联系我们：liyong@blmicrowave.com

使用定制滤波器在射频（RF）应用中能显著提升系统性能与效率。 首先，它可精准匹配特定频率需求，如优化通带/阻带范围、衰减斜率及插入损耗，从而有效抑制干扰并减少信号失真。 其次，定制设计能适应严苛环境（如高温、高功率）或集成挑战（如小型化、多频段兼容），优于现成方案的通用性限制。 最后，尽管初期成本较高，但长期来看，其更高的可靠性、系统适配性及性能优化可降低整体维护与修正成本，尤其适用于5G、军工、航天等关键领域。 云之微作为射频无源器件的专业制造商，可以提供高达40GHz的腔体滤波器，包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。   欢迎联系我们：liyong@blmicrowave.com

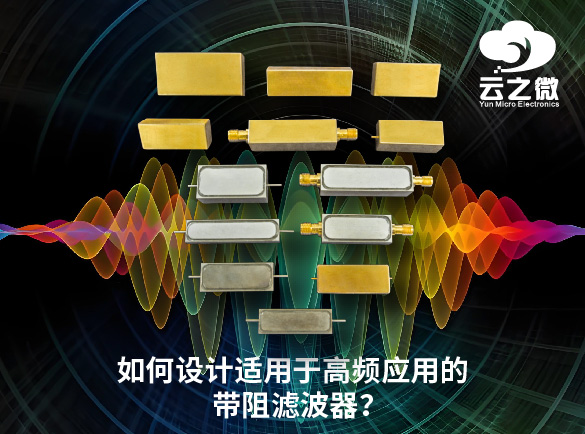

高频应用带阻滤波器设计指南 带阻滤波器（又称陷波滤波器）的设计需要综合考虑频率范围、衰减深度、电路拓扑结构以及高频下元件的实际特性。以下是系统化的设计方法。 1. 明确关键指标 中心频率（f₀）：需要抑制的目标频率（如Wi-Fi干扰频段2.4GHz） 带宽（BW）：需衰减的频率范围（如f₀±100MHz） 抑制深度：阻带内最小衰减要求（如>30dB） 阻抗匹配：通常采用50Ω（射频系统）或75Ω（视频/通信） 通带插入损耗：通频带内信号损耗需最小化 2. 选择滤波器拓扑结构 A. LC谐振电路（适用于MHz至低GHz频段） 串联LC陷波： 在谐振频率呈现高阻抗 适合窄带抑制 并联LC陷波： 在谐振频率提供低阻抗通路 常用于短截线配置        局限：高频下寄生电容/电感效应显著  B. 传输线/分布式滤波器（GHz频段） 四分之一波长（λ/4）短截线： 开路/短路短截线在f₀产生阻抗失配        典型应用：并联开路短截线实现陷波 缺陷地结构（DGS）： PCB地平面蚀刻图案形成带阻特性        优势：在微波频段（5G、雷达等）性能更优 C. 有源陷波滤波器（适用于低频<100MHz） 采用运放反馈网络（如双T型、文氏电桥） 高频下受运放带宽限制   3. 高频元件选型要点： 电感（L）： 选用空芯或高Q值射频电感，GHz频段避免使用铁氧体磁芯（寄生电容大） 电容（C）： 采用NP0/C0G陶瓷电容或射频专用电容，最小化等效串联电感（ESL） PCB布局规范： 缩短走线降低寄生电感，使用完整地平面和阻抗控制走线   4. 设计实例（2.4GHz并联LC陷波滤波器） 计算谐振所需L/C值： 示例：2.4GHz选用L=2.2nH时，C≈2pF 将LC网络并联至信号路径，在2.4GHz处形成低阻抗通路实现衰减。 仿真优化（推荐Keysight ADS/Ansys HFSS），需考虑PCB寄生参数（走线电感、过孔效应）。 5. 验证与调试 矢量网络分析仪（VNA）测试： 通过S21参数观察抑制深度 通过S11参数验证阻抗匹配 参数调整： 微调L/C值或短截线长度优化性能 高频设计核心挑战 寄生效应：杂散参数导致中心频率偏移 元件公差：需选用高精度元件 温漂影响：选择NP0电容等温度稳定材料   方案选型建议： <500MHz：优先LC滤波器 GHz+频段：推荐短截线或DGS结构 云之微作为射频无源器件的专业制造商，可以提供高达40GHz的腔体滤波器，包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。   欢迎联系我们：liyong@blmicrowave.com

带阻滤波器通过选择性衰减特定窄带干扰频率，同时让其他信号以最小损耗通过，从而有效消除射频（RF）电路中的干扰。以下是其作用机制： 1. 精准抑制目标频率 带阻滤波器专门针对窄带干扰频率（即“陷波”）进行阻断，例如： l 无用信号（如谐波、杂散发射）。 l 外部干扰（如50/60 Hz电源线噪声、附近发射器的射频干扰）。 l 通信系统中的同频干扰。   2. 保留有用信号 与低通或高通滤波器不同，带阻滤波器不会影响阻带之外的频率，从而确保射频信号的其他部分几乎无失真。 这对Wi-Fi、蜂窝通信和雷达等对信号完整性要求严格的应用至关重要。   3. 提高信噪比（SNR） 通过滤除强干扰信号（如阻塞信号或时钟谐波），带阻滤波器可显著提升信噪比（SNR），从而改善解调效果和数据恢复能力。   4. 典型应用场景 l 无线通信：消除邻道干扰信号。 l 音频与射频系统：抑制电源工频噪声（50/60 Hz）。 l 雷达与卫星系统：对抗干扰信号或杂散发射。 l 医疗与科学仪器：在精密测量中滤除噪声。   带阻波器的类型： l LC带阻滤波器：利用电感和电容在目标频率处产生谐振抑制。 l 有源带阻滤波器：结合运放实现更陡峭的抑制和可调性。 l SAW/BAW滤波器：声表面波（SAW）或体声波（BAW）滤波器，适用于高频场景。 l 数字带阻滤波器：用于基于DSP的自适应干扰消除系统。   设计要点： l 中心频率（f₀）：必须与干扰频率匹配。 l 带宽（Q值）：决定抑制频带的宽窄。 l 插入损耗：在陷波频段外应尽量低，避免信号衰减。   总结： 带阻滤波器在射频电路中通过精准消除干扰且不破坏有用信号，成为通信、雷达和电子战系统中的关键器件。 云之微作为射频无源器件的专业制造商，可以提供高达40GHz的腔体滤波器，包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。   欢迎联系我们：liyong@blmicrowave.com
