影响腔体带通滤波器可靠性的环境因素有哪些?
腔体带通滤波器的可靠性受多种环境因素影响,主要包括: 温度变化:温度波动会导致腔体材料膨胀或收缩,改变谐振腔尺寸,从而影响中心频率和带宽特性。 湿度与冷凝:高湿度环境可能导致内部元件腐蚀或表面氧化,极端情况下会产生冷凝,严重影响滤波性能。 机械振动与冲击:物理振动可能导致调谐元件移位或内部连接松动,改变滤波特性。 气压变化:对于气密性不足的设计,气压变化可能改变腔体内介电特性。 灰尘与污染物:颗粒物积累可能改变表面导电特性或导致元件间短路。 电磁干扰(EMI):强电磁场可能引起滤波器非线性效应或饱和。 盐雾(沿海环境):加速金属部件腐蚀,特别是对铝制腔体影响显著。 云之微作为射频无源器件的专业制造商,可以提供高达40GHz的腔体滤波器,包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。 欢迎联系我们:liyong@blmicrowave.com
查看更多
用于制造LTCC滤波器的材料有哪些,它们具有什么优势?
低温共烧陶瓷(LTCC)滤波器因其优异的性能和微型化特性,被广泛应用于射频和微波领域。其制造材料主要包括以下成分: 1. 陶瓷基板(玻璃-陶瓷复合材料) 主要成分:氧化铝(Al₂O₃)、二氧化硅(SiO₂)及玻璃形成氧化物(如硼硅酸盐玻璃)。 优势: 低温烧结(约850–900°C):可与高导电金属(如银、金)共烧。 热稳定性:在热应力下保持结构完整性。 低介电损耗(tan δ ~0.002–0.005):提升高频信号传输效率。 2. 导电材料(电极与导线) 银(Ag)、金(Au)或铜(Cu): 优势: 高导电性:降低射频/微波应用中的插入损耗。 与LTCC工艺兼容:在烧结温度下不易过度氧化。 3. 介电添加剂(调节性能) 二氧化钛(TiO₂)、钛酸钡(BaTiO₃)或氧化锆(ZrO₂): 优势:可调介电常数(εᵣ ~5–50):通过波长缩放实现紧凑设计。 温度稳定性:减少频率随温度的变化。 4. 有机粘合剂与溶剂(临时工艺助剂) 聚乙烯醇(PVA)、丙烯酸树脂: 优势:便于流延成型:烧结前将陶瓷制成生坯薄层。 完全燃烧:烧结后无残留杂质。 LTCC滤波器的核心优势 微型化:多层集成减少体积。 高频性能:低损耗且介电特性稳定,支持毫米波频段。 耐热与机械强度:适用于汽车、航天等严苛环境。 设计灵活性:可嵌入无源元件(电感、电容),实现3D结构。 LTCC技术因上述材料优势,成为5G、物联网和卫星通信的理想选择。 云之微作为射频无源器件的专业制造商,可以提供高达40GHz的腔体滤波器,包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。 欢迎联系我们:liyong@blmicrowave.com
查看更多

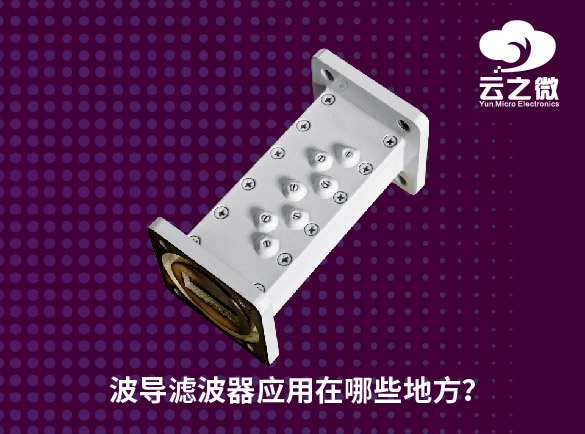

波导带通滤波器的性能与同轴滤波器相比如何?
波导带通滤波器和同轴滤波器在性能上的对比: 频率范围 波导滤波器 在高频段(毫米波、微波,如10 GHz以上)表现优异,损耗低且功率容量大。 同轴滤波器 更适用于低频段(HF至几GHz),且体积更紧凑。 插入损耗 波导在高频下插入损耗更低(得益于更大的导体表面积)。 同轴滤波器的损耗随频率升高可能增大。 功率容量 波导能承受更高功率(尺寸大、电流密度低)。 同轴滤波器因结构限制,高频下易发生击穿。 尺寸与重量 同轴滤波器更轻巧,适合空间受限的场景。 波导体积大,但适用于雷达、卫星通信等高性能系统。 Q值(品质因数) 波导的Q值更高,滚降更陡峭,选择性更好。 同轴滤波器的Q值较低,在高要求场景中受限。 成本与制造 同轴滤波器成本低、易量产。 波导加工精度要求高,价格昂贵但高频性能卓越。 总结 波导滤波器 适合高频、大功率、低损耗应用(如雷达、卫星、航空航天)。 同轴滤波器 适合低频、紧凑设计、成本敏感场景(如无线通信、消费电子)。 云之微作为射频无源器件的专业制造商,可以提供高达40GHz的腔体滤波器,包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。 欢迎联系我们:liyong@blmicrowave.com
查看更多
腔体带通滤波器在通信领域的典型应用有哪些?
腔体带通滤波器在电信领域应用广泛,因其高选择性、低插入损耗和出色的功率处理能力。典型应用包括: 1. 基站滤波(蜂窝网络) 用于宏基站和小基站,隔离特定频段(如700 MHz、2.4 GHz、3.5 GHz、5G毫米波)。防止相邻信道及带外信号干扰。 2. 微波与卫星通信 应用于卫星转发器和地面站,滤波上行/下行信号。通过抑制邻频噪声确保信号纯净传输。 3. 无线回传(微波链路) 用于点对点微波链路(如E波段、毫米波),保障长距离信号完整性。降低其他无线系统的干扰。 4. 公共安全与国防通信 在TETRA、LTE公共安全网络及军用无线电中至关重要,确保可靠无干扰通信。用于雷达系统的频率甄别。 5. 5G与毫米波网络 部署于5G大规模MIMO天线,滤波Sub-6 GHz和毫米波频段。缓解密集城区部署中的频谱拥塞问题。 6. 有线电视与宽带(HFC网络) 用于混合光纤同轴(HFC)系统,分离不同电视频道和互联网信号。防止信号泄漏和串扰。 7. 测试测量设备 用于频谱分析仪和信号发生器,在测试中隔离特定频率。 在电信中的核心优势: 高Q值(陡峭滚降,选择性更优)。 低插入损耗(减少信号衰减)。 高功率容量(适用于大功率发射机)。 温度稳定性(户外环境下性能稳定)。 这些滤波器对维持信号纯净、降低干扰及优化频谱效率至关重要,是现代通信系统的关键组件。 云之微作为射频无源器件的专业制造商,可以提供高达40GHz的腔体滤波器,包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。 欢迎联系我们:liyong@blmicrowave.com
查看更多

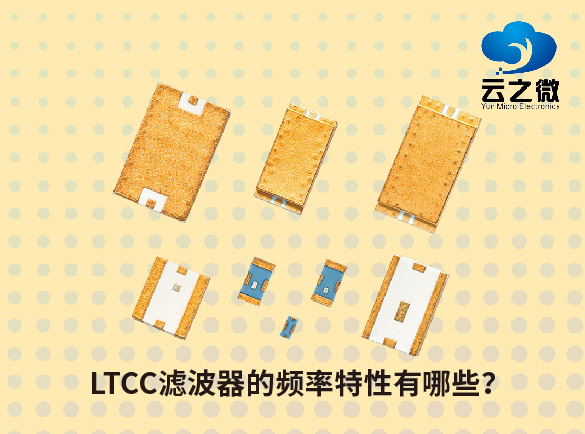

LTCC滤波器通常支持的频率范围是多少?
LTCC(低温共烧陶瓷,Low Temperature Co-fired Ceramic)滤波器是一种基于多层陶瓷技术的滤波器,具有小型化、高性能和良好的频率特性。其支持的频率范围通常较广,具体取决于设计和应用需求。以下是LTCC滤波器通常支持的频率范围: 典型频率范围 低频范围: 从几十MHz(如30MHz)开始,适用于一些低频通信和射频应用。 中频范围: 几百MHz到几GHz(如300MHz至3GHz),这是LTCC滤波器最常见的应用范围,广泛用于移动通信(如4G LTE)、Wi-Fi、蓝牙等。 高频范围: 最高可支持 几十GHz(如5GHz至40GHz),适用于5G通信、卫星通信和毫米波应用。 云之微作为射频无源器件的专业制造商,可以提供高达40GHz的腔体滤波器,包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。 欢迎联系我们:liyong@blmicrowave.com
查看更多
腔体带通滤波器和波导带通滤波器有什么区别?
腔体带通滤波器和波导带通滤波器都用于选择性通过某些频率并抑制其他频率,但它们在设计、结构和典型应用方面有所不同。以下是它们的主要区别: 1. 设计与结构: 腔体带通滤波器: 这些滤波器使用谐振腔,通常是具有特定几何形状的金属外壳,使其能够在特定频率上谐振。 谐振腔通常是圆柱形或矩形,内部包含调谐元件(如螺钉或杆)以调整谐振频率。它们常用于射频(RF)和微波应用,可以设计为窄带或宽带。与波导滤波器相比,腔体滤波器通常体积更大、重量更重。 波导带通滤波器: 这些滤波器使用波导结构,波导是引导电磁波的空心金属管(通常是矩形或圆形)。波导本身充当高通滤波器,并通过添加额外的元件(如膜片、柱或隔板)来创建带通特性。波导滤波器通常用于更高频率的应用(微波和毫米波),在这些应用中波导是首选的传输介质。与腔体滤波器相比,波导滤波器通常更紧凑、重量更轻,尤其是在更高频率下。 2. 频率范围: 腔体带通滤波器: 通常用于较低频率范围(从几MHz到几GHz)。适用于对尺寸和重量要求不高的应用。 波导带通滤波器: 更常用于较高频率范围(GHz到THz)。适用于需要最小化尺寸和重量的应用,例如卫星通信和雷达系统。 3. 性能: 腔体带通滤波器: 可以实现非常高的Q值(品质因数),从而具有低插入损耗和陡峭的滚降特性。适用于需要高选择性滤波的应用。 波导带通滤波器: 同样能够实现高Q值,但在更高频率下通常更高效。由于波导的物理尺寸较大,能够处理更高的功率水平。 4. 应用场景: 腔体带通滤波器: 常用于基站、广播设备和其他射频通信系统。也用于测试和测量设备。 波导带通滤波器: 通常用于雷达系统、卫星通信和其他高频应用。适用于需要高功率处理和低损耗的环境。 5. 成本与复杂性: 腔体带通滤波器: 制造成本通常较低,尤其是在低频应用中。由于调谐元件的可访问性,调整和调谐更容易。 波导带通滤波器: 由于波导组件制造所需的精度,成本可能更高。调谐可能更复杂,可能需要专用设备。 总结: 腔体带通滤波器通常用于对尺寸和重量要求不高的低频应用,具有高选择性和低损耗的特点。 波导带通滤波器用于高频应用,具有紧凑的尺寸、高功率处理能力和高效率,但通常成本更高且更复杂。选择哪种滤波器取决于应用的具体需求,包括频率范围、功率处理能力、尺寸、重量和成本等因素。 云之微作为射频无源器件的专业制造商,可以提供高达40GHz的腔体滤波器,包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。 欢迎联系我们:liyong@blmi
查看更多

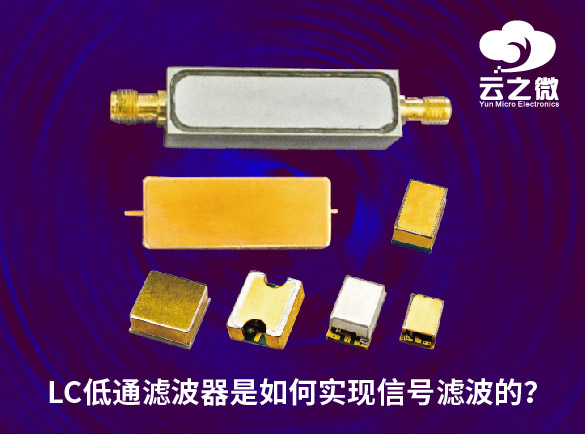

LC低通滤波器是如何工作的,它在哪些应用中最有效?
LC低通滤波器由电感(L)和电容(C)组成,允许低频信号通过,同时衰减高频信号。其工作原理基于电感和电容的频率特性:电感对高频信号的阻抗较大,而电容对高频信号的阻抗较小。因此,低频信号可以顺利通过电感和电容,而高频信号则被阻挡或衰减。 LC低通滤波器在以下应用中最为有效: 音频处理:用于去除高频噪声,保留低频音频信号。 无线电通信:用于滤除高频干扰,确保低频信号的传输质量。 电源滤波:用于平滑直流电源中的高频纹波。 信号调理:在传感器和测量设备中,用于滤除不需要的高频噪声。 这些应用都依赖于LC低通滤波器对频率的选择性处理能力。 云之微作为射频无源器件的专业制造商,可以提供高达40GHz的腔体滤波器,包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。 欢迎联系我们:liyong@blmicrowave.com
查看更多
在现代电子设备中使用 LTCC 滤波器的主要优势是什么?
LTCC(低温共烧陶瓷)滤波器在现代电子设备中的使用具有以下几个优势: 1、高频性能优越 LTCC滤波器采用陶瓷基材,具有较低的损耗和较高的频率响应。它们在高频(如射频、微波)应用中表现良好,适合用于无线通信、雷达和其他需要高频信号处理的设备。 2、小型化和高集成度 LTCC技术支持将多个电子元件集成在一个紧凑的模块中,从而实现系统的小型化。由于其三维结构设计,能够减少设备中的空间需求,使得现代电子设备(如智能手机、可穿戴设备等)能够更加紧凑和轻便。 3、高可靠性与耐用性 LTCC材料具有优良的热稳定性、机械强度和抗环境影响能力。这使得LTCC滤波器在高温、湿度变化较大的恶劣环境中仍能稳定工作,非常适合航空航天、军事和汽车等高要求的应用场景。 这些优势使得LTCC滤波器在现代电子设备中得到广泛应用,尤其是在要求高频、高性能及小型化的领域。 云之微作为射频无源器件的专业制造商,可以提供高达40GHz的腔体滤波器,包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。 欢迎联系我们:liyong@blmicrowave.com
