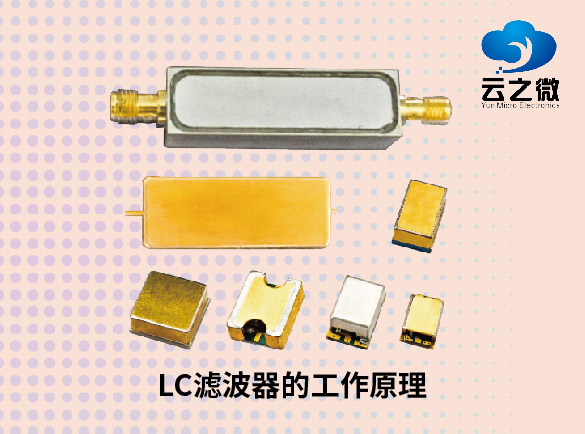

LC滤波器依靠电感与电容对不同频率信号的阻抗差异实现滤波。电感阻碍高频、通导低频，而电容则通导高频、阻碍低频，两者配合构成频率选择网络。       通过组合电感与电容的串联或并联，可构建低通、高通、带通等类型。例如在低通滤波器中，高频信号被电感阻隔并被�

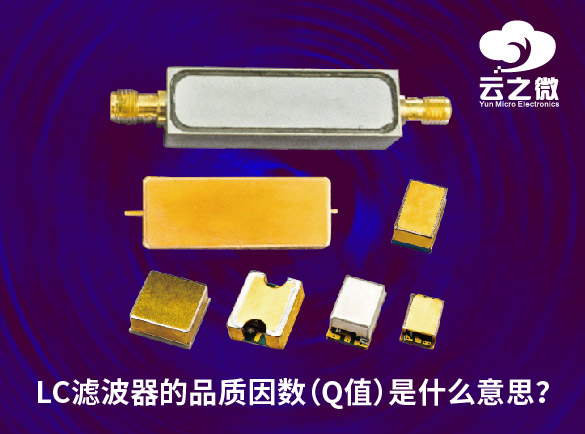

      定义:       LC滤波器的品质因数（Q值）是衡量滤波器选择性和能量损耗程度的重要参数。简单来说，Q值表示滤波器储存能量与损耗能量的比值，Q值越高，说明能量损失越小，滤波性能越好。       性能意义:       在实际应用中，Q值越高，滤波器的频率选择性越强，通带越窄，对目标频率的区分能力越好，同时对邻近频率的抑制能力也更强。但过高的Q值可能使滤波器带宽过窄，对频率偏移更敏感。       应用影响:       LC滤波器的Q值受电感、电容的品质以及电路损耗影响，例如电感的电阻损耗和电容的介质损耗都会降低Q值。在射频通信、电源滤波等场景中，合理选择Q值对于保证系统稳定性和滤波效果非常关键。...

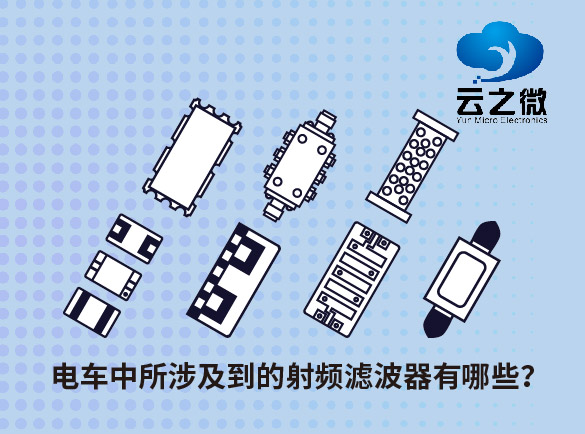

      在电车（如电动汽车或轨道交通车辆）中，射频滤波器主要用于抑制电磁干扰（EMI）并保证通信与控制系统的稳定运行，常见类型包括以下几种：       第一，EMI电源滤波器。       这是电车中最常见的滤波器之一，主要安装在牵引逆变器、充电机（OBC）和DC/DC转换器的输入与输出端，用于抑制高频开关噪声向电网或车载系统传播，确保符合电磁兼容（EMC）标准，并保护敏感电子设备。       第二，射频通信滤波器。       电车通常配备无线通信系统，如车载通信模块（4G/5G、Wi-Fi、蓝牙等）。在这些模块中，会使用SAW滤波器、陶瓷滤波器或LTCC滤波器，用于选择目标频段、抑制邻频和杂散信号，从而提升通信质量和抗干扰能力。 ...

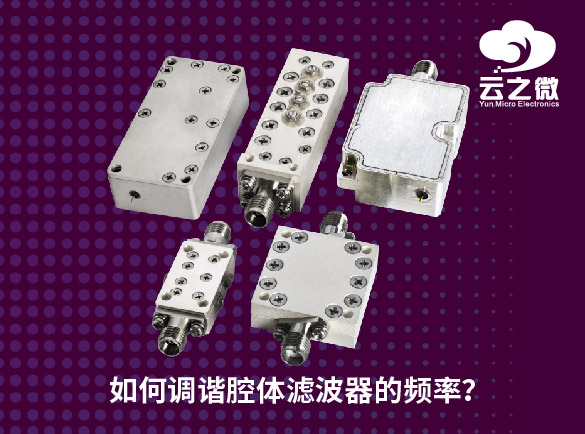

      腔体滤波器的频率调谐通常通过改变谐振腔的等效电长度来实现，最常见的方法是使用调谐螺钉或调谐杆。旋入调谐螺钉时，会增加腔体内的电容或电感效应，从而降低谐振频率；旋出时则减少耦合效应，使谐振频率升高。这种机械调谐方式结构简单、稳定性高，是生产和维护中最常用的方法。       在多腔体滤波器中，还需要通过调节耦合螺钉或耦合窗口来控制腔体之间的耦合强度，从而优化带宽和通带形状。调谐过程中通常借助网络分析仪监测S参数（如S11、S21），逐级微调各腔体，使中心频率、带宽及回波损耗达到设计指标。       对于高精度应用，还可能采用温度补偿材料或微调结构，以减少环境变化对频率的影响。整体调谐过程需要经验与测量设备配合，确保滤波器性能稳定可靠。 云之微作为射频无源器件的专业制造商，可以提供高达40G...

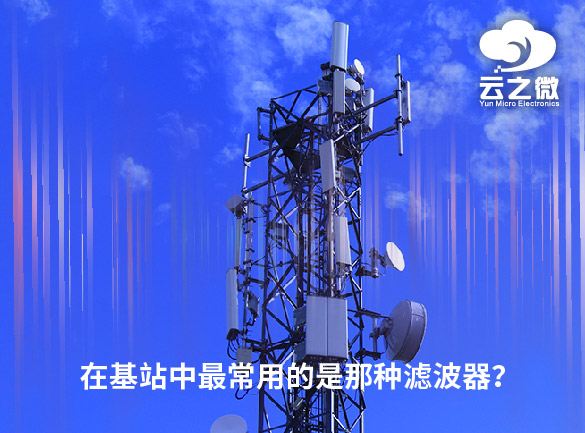

      在通信基站中，最常用的滤波器类型主要是腔体滤波器和介质滤波器。其中，在宏基站系统中，腔体滤波器应用最为广泛，尤其是在射频前端和合路系统中，用于实现信号的频率选择和干扰抑制。       腔体滤波器之所以最常见，是因为其具有高Q值、低插入损耗和高功率承受能力。基站发射端功率较高，对滤波器的稳定性和可靠性要求严格，腔体滤波器采用金属谐振腔结构，损耗低、散热性能好，能够在长期高功率工作条件下保持稳定性能，因此在传统宏基站中占据主导地位。       随着设备小型化和多频段发展的需求，介质滤波器和LTCC滤波器也逐渐增加应用比例。介质滤波器体积较小、频率稳定性好，适用于中高频段；而LTCC滤波器适合小型基站或射频模块集成。总体而言，在多数大功率宏基站中，腔体滤波器仍然是最常用的主流类型。 云之微作...

LTCC滤波器的频率特性主要体现在以下几个方面： 首先，LTCC滤波器具有良好的频率选择性。通过在多层陶瓷基板中集成电感、电容等无源元件，可形成高阶滤波结构，使其在目标通带内信号损耗较小，而在阻带范围内能够有效抑制不需要的频率信号，从而实现较陡的带外衰减特性。 其次，LTCC滤波器具有稳定的中心频率和带宽特性。LTCC材料具有较好的介电稳定性和较低的温度系数，使滤波器在不同温度和环境条件下仍能保持较稳定的频率响应，适用于通信系统等对频率稳定性要求较高的应用场景。 最后，LTCC滤波器通常具有较低的插入损耗和较高的一致性。由于其内部结构紧凑、寄生参数可控，在设计合理的情况下可实现较低的通带损耗。同时，多层共烧工艺有利于实现批量生产，使各个产品之间的频率特性一致性较好。 云之微作为射频无源器件的专业制造商，可以提供高达40GHz的腔体滤波器，包括带通滤波器、低通滤波器、高通滤波器、带阻滤波器。...

滤波器在电子电路中的核心作用是频率选择，即允许特定频率范围内的信号通过，同时抑制或衰减其他频率的信号。其本质是信号处理的“交通警察”，通过控制频率通道来优化系统性能。 具体功能可分为三类： 信号提纯：在通信系统中，从混合信号中分离目标频段（如收音机选台），并抑制邻频干扰和噪声，提升信噪比。 电源净化：滤除电源中的高频开关噪声和纹波，为芯片提供稳定、洁净的直流电压。 系统保护：防止高频谐波或杂散信号干扰其他电路模块，满足电磁兼容（EMC）要求，避免设备间相互干扰。 技术价值：滤波器性能直接影响通信质量、测量精度和系统可靠性。例如，5G手机需通过数十个滤波器实现多频段信号分离；雷达依赖高选择性滤波器从复杂回波中提取微弱目标信号。随着电路集成化发展，滤波器正朝着微型化、可调谐和多频段集成方向演进。 云之微作为射频无源器件的专业制造商，可以提供高达40GHz的腔体滤波器，包括带通滤波器、低通滤波器...

介质滤波器常用的介质材料可分为两大类： 1. 陶瓷基材料（主流选择） 高Q值陶瓷：如钛酸镁（MgTiO₃）、钛酸锶（SrTiO₃）、钛酸钙（CaTiO₃），具有高介电常数（εᵣ约20-100）和低损耗（tanδ < 0.0002），适用于高频、低插损场景。 温度稳定陶瓷：如铝酸镁（MgAl₂O₄）、锆钛酸铅（PZT）改良配方，通过掺杂调节温漂系数（近零或可控），满足基站等严苛环境需求。 2. 新型复合材料 低温共烧陶瓷（LTCC）：如玻璃-陶瓷复合体系（如硼硅酸盐玻璃+陶瓷填料），兼顾可低温烧结与良好高频性能。 聚合物基复合材料：如PTFE/陶瓷粉体混合材料，介电常数可调（εᵣ约2-10），适用于柔性电路或毫米波频段。 选材核心考量：介电常数（εᵣ）决定器件尺寸，损耗角正切（tanδ）直接影响Q值，温度系数（τf）决定频率稳定性。当前5G/6G推动高频材料研发，如高纯度氧化铝（Al₂...

1. 产品概述： 滤波器作为一种选频器件，在RF/微波应用中起着重要的作用，传统的滤波器体积大、制造成本高且不容易与单片集成电路集成。目前我们将小型化独有的薄膜工艺运用到滤波器设计制造中,得到了高性能小型化薄膜滤波器。 薄膜滤波器指的是在基片上通过溅射、光刻、电镀等半导体工艺，将电阻、电感、电容、金属导带等集成为一体，形成的滤波器。采用这种工艺制作主要优点有：体积小、集成度高、线条精度高；元器件性能优异，一致性高，温度稳定特性以及频率特性好。 薄膜滤波器结构与腔体滤波器相似，本底抑制可达60dB以上，但相同结果小型化滤波器与腔体滤波器对比体积是腔体的近 1/500，重量是腔体的近 1/350。 2. 产品电性能特点： 3. 装配使用说明 1) 薄膜滤波器为小型化无源器件，射频输入输出接口可互换。使用时需分腔隔离，滤波器上表面距金属屏蔽盖板间距3mm以上，侧壁距腔体0.2mm左右。 2) 滤...

设备说明 a.滤波器应用4*M 1.6安装螺钉固定在箱体上，保证滤波器外壳与箱体紧密接触，保证良好接地。 b.电路中滤波器的输入和输出引脚，焊接时间不宜过长，焊接温度不宜超过180℃。否则会损坏滤波器的内部结构，导致滤波器失效。 c.焊锡时，请保护过滤器引脚的根部不要留下焊锡，以免造成短路。
